电缆桥架AS3013 WS5X 120分钟的耐火 Cable trays according to AS/NZS 3013:2005
自2026年5月1日起，澳大利亚《国家建筑规范》（NCC）正式实施强制要求：所有新建人员密集型建筑必须配备符合AS/NZS 3013标准的耐火电缆和防火电缆桥架，法规驱动下市场需求加速释放。由于AS/NZS 3013测试的专业性和对资质的严格要求，建议直接联系拥有NATA资质的澳洲实验室或其国内合作机构南京睿督公司，获取最准确的测试方案和报价。咨询电话：025-8658 3475。
南京睿督与您分享金属线槽/电缆桥架澳洲防火标准AS 3013的测试方法及要求
AS/NZS 3013 Electrical installations -Classification of the fire and mechanical performance of wiring system elements
AS/NZS 3013 电气装置—配线系统元件的防火和机械性能分类
AS/NZS 3013标准适用范围
本标准规定了布线系统元件的分类系统。分类依据布线系统的能力-
a.在火灾条件下，在规定时间内保持电路完整性；和
b.保持电路完整性，防止规定严重程度的机械损坏。
AS/NZS 3013WS52W的含义
WS：表示该产品适用于接线系统（Wiring System）。
5：代表耐火时间为120分钟（2小时）。
2：代表能提供中等水平的抗冲击损坏保护。
W：代表在经历火烧后，还需能承受喷水（Water） 测试，验证电路完整性
金属线槽/电缆桥架AS/NZS 3013测试有什么要求？
在AS/NZS 3013标准中，对于金属线槽/电缆桥架一般是WS5X的要求，即耐火2小时。在标准中，对于金属线槽/电缆桥架的耐火测试标准需要遵循AS 1530.4的要求。

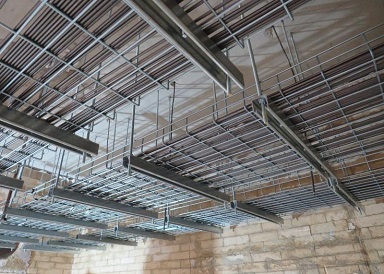

进行电缆桥架耐火试验时，检测样品的选取至关重要，必须具有代表性和真实性。样品的规格、尺寸、材质及防火构造应与实际生产的产品保持一致。通常情况下，试验样品包括桥架的直通段、弯通、三通、四通以及相关的连接件和支架。根据标准要求，样品长度通常需要满足一定的跨距要求，以便在试验炉上方进行加载测试。
常见问题
电缆桥架耐火试验是评估电缆桥架系统在火灾条件下保持结构完整性和稳定性能力的关键技术手段。在现代建筑、工业设施及电力工程中，电缆桥架作为敷设电线电缆的重要载体，其安全性直接关系到火灾发生时电力传输的持续性以及人员疏散的安全性。当火灾发生时，普通金属桥架极易因高温而丧失机械强度，导致桥架坍塌、电缆坠落，进而造成电路中断或火势蔓延。因此，通过科学的耐火试验验证其防火性能，是保障工程安全的重要环节。
该试验主要依据相关的国家标准和行业规范进行，旨在模拟真实的火灾场景，对电缆桥架施加标准规定的升温曲线，检测试样在规定时间内的承载能力、隔热性和完整性。技术核心在于通过控制燃烧炉内的温度变化，使其符合标准时间-温度曲线，同时监测桥架结构的变形情况及背火面的温度升高幅度。根据不同的防火等级要求，耐火试验的时间通常分为30分钟、60分钟、90分钟、120分钟等多个档次，测试结果将直接决定该批次桥架产品是否具备在火灾中维持线路完整性的能力。
随着建筑防火规范的日益严格，电缆桥架的耐火性能已成为消防验收的关键指标之一。耐火电缆桥架通常由金属外壳加防火隔热层组成，或者采用钢制外壳填充防火材料。试验不仅验证了材料的防火特性，更检验了其在高温受力状态下的结构稳定性。通过、客观的耐火试验，可以为工程设计选型提供坚实的数据支持，确保在极端环境下电力生命线的安全。
问：耐火电缆桥架与普通电缆桥架有何本质区别？
答：普通电缆桥架主要功能是支撑和保护电缆，材料多为普通钢制或铝合金，不具备防火隔热性能，在火灾高温下几分钟内就会软化坍塌。而耐火电缆桥架在结构上增加了防火隔热层（如防火板、岩棉、防火涂料等），经过的耐火试验验证，能在一定时间内保持结构不坍塌，且能有效隔绝热量传递给内部电缆，确保线路在火灾中继续工作。
问：试验中为什么要进行加载？
答：实际工程中，电缆桥架内部敷设了大量电缆，重量可观。火灾发生时，桥架不仅要承受高温侵袭，还要同时承受电缆的重量。如果试验时不加载，测得的耐火性能会偏高，无法反映真实工况。因此，标准规定必须在模拟实际载荷（或额定载荷）的条件下进行试验，这样得出的数据才具有工程指导意义。
问：所有类型的电缆桥架都需要做耐火试验吗？
答：不是所有桥架都必须做，这取决于使用环境。在有防火要求的特殊场所（如消防线路、重要电力线路），必须使用经过耐火试验合格的耐火电缆桥架。而在普通办公环境或无防火特殊要求的区域，可以使用普通桥架。但在送检时，若产品宣称具有耐火性能，则必须提供相应的耐火试验报告。
南京睿督公司与澳洲NATA实验室合作多年，专业提供NATA资质澳标检测认证服务
澳标防火检测： AS/NZS 1530.1、AS/NZS 1530.2、AS/NZS 1530.3、AS/NZS 3837、ISO9705、ISO5660-1、AS 5637.1、AS/NZS 3959 BAL29/40、NFPA274
澳标耐火检测：AS/NZS 1530.4、AS/NZS 1530.8.1、AS/NZS 1530.8.2、AS/NZS 3013、ISO 13785-1、ISO 13785-2、AS 4072.1、ASTM E814、UL 1479、EN 1366-3、UL 2079、EN 1366-3、EN 1366-4、EN 1366-7、ASTM E1966、EN 1366-5、ASTM E119;UL 263、NFPA 251、NFPA288、ISO 834、UL 555、ISO 10294.1
南京睿督公司咨询电话：400-603-6575 025-8658 3475
